профильная система для освещения витрин и прилавков

ZR-LINE

Универсальная профильная система с большим видом поворотных крепежей:  к ДСП  к стеклу
Подходит ко всем типам витрин и прилавков. Имеет функцию поворота светильника для направления света.
Возможно собирать:
Подвесные системы , Стоечные системы  и т.п.
В качестве источников света используются светодиодные платы и ленты шириной: до 12мм ZR   до 14мм ZRm

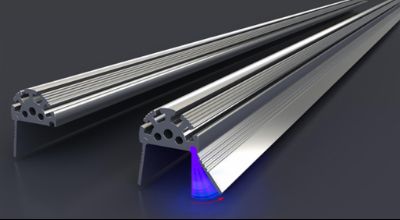

Варианты  профиля
сиcтема ZR-Line

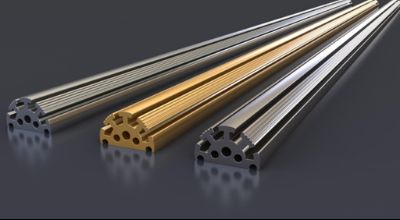

Профиль алюминиевый идет в двух модификациях: ZR с возможностью установки шторок,экранов,подвесов и ZRm со встроенной шторкой. Стандартное покрытие аннодированный алюминий цвет серебристый. Возможно изготовление профиля с порошковой покраской по RAL (от 10м). Максимальная длина хлыста 2,5м.

Профиль серия ZR

Данный универсальный профиль имеет пазы с двух сторон для установки шторок, экрана и подвесов. Теплотвод до 18Вт на метр.

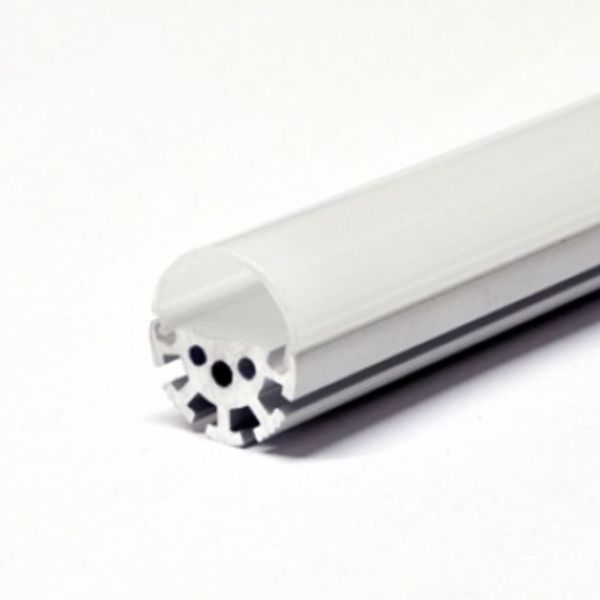

Профиль серия ZRm

Данный профиль имеет встроенную несъемную шторку с одной стороны и улучшенный теплоотвод до 30Вт на метр

ZR-Line series

Профиль ZR

Светодиодный алюминиевый профиль серии ZR-Line для светодиодных плат,линеек и лент.

Профиль ZR-Line позволяет устанавливать шторки с двух сторон и экран.

При небольшом сечении и габаритных размерах на него легко можно устанавливать светодиодные модули мощностью до 18Вт на 1 метре длины. Это достигается дизайном поверхности профиля, благодаря которому увеличена площадь его поверхности.

Размер профиля рассчитывается за минусом креплений, например 2 крепления по торцам 13*2=26мм от габаритного внутреннего размера витрины (брать запас 1-2мм)

Габаритные размеры сечения (ДхВ,мм) : 18х11мм.
Ширина площадки для установки линейки : 12мм
Максимальная длина хлыста: 2,5м

ZR профиль

Профиль ZR позволяет устанавливать шторки и экран.Ширина площадки под платы и ленты до 12мм.

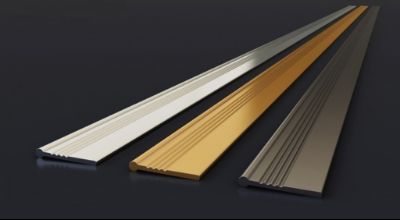

Шторка к профилю ZR

Стандартное покрытие аннодированный алюминий цвет серебристый. Возможно изготовление с порошковой покраской по RAL.

ZR профиль вид сверху

Специальные пазы для установки соединителей и подвесов

Вариант установки шторок

Шторки можно устанавливать с двух сторон и регулировать наклон

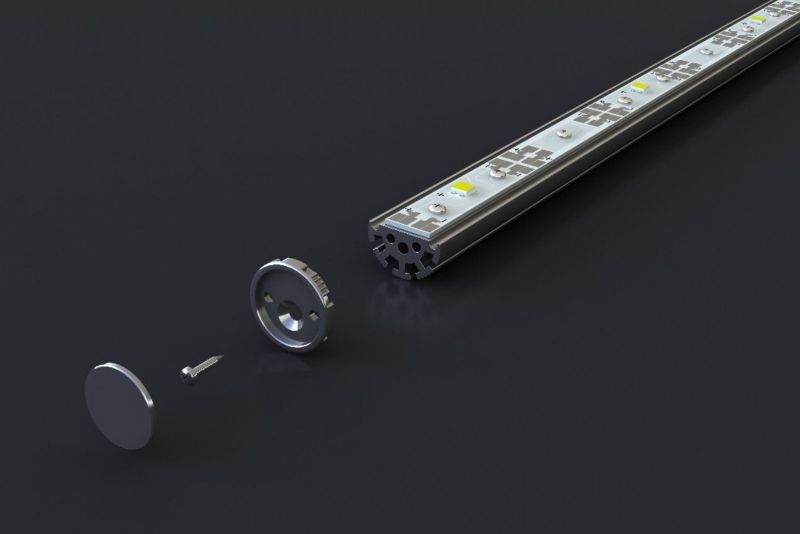

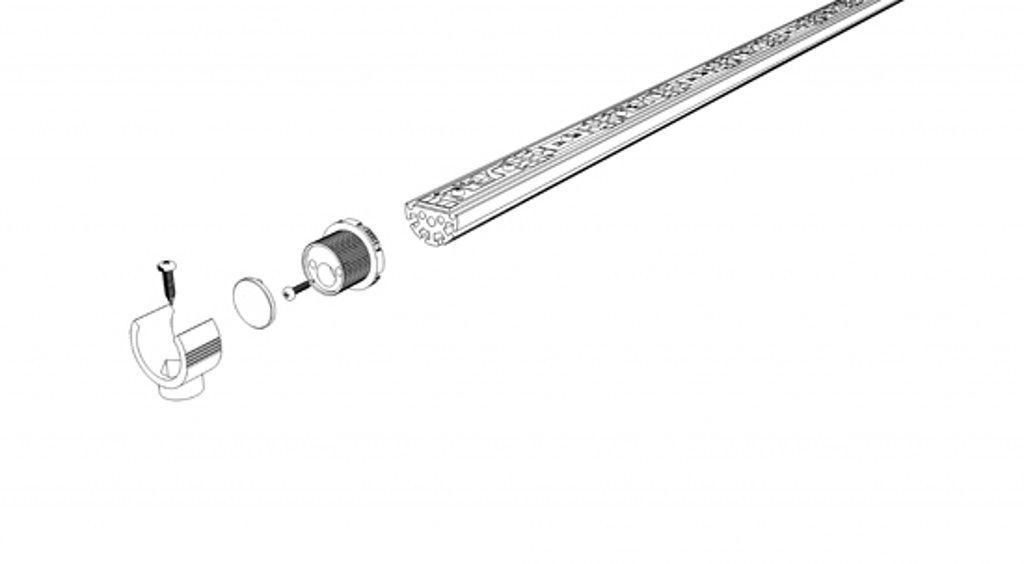

Комплектующие профиля ZR

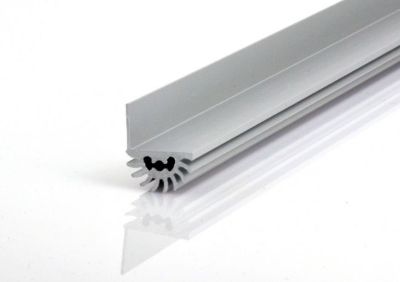

Профиль ZRm

ширина площадки под плату до 14мм

ПРОФИЛЬ ZRM

шторка высота 10мм

ZR-Line series

профиль ZRm

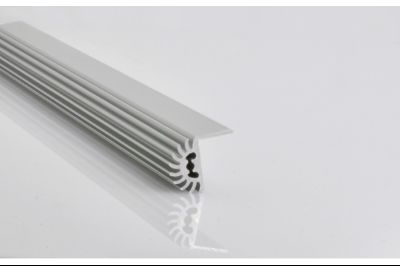

Светодиодный алюминиевый профиль серии ZRm-Line для светодиодных линеек - это модифицированный профиль ZR-Line. Встроенная шторка новый дизайн профиля позволил увеличить отвод тепла до 30Вт на 1 метр длины.

Подходит весь крепеж от ZR-Line кроме экранов, шторок и подвесов. В основном применяется в освещении прилавков и стоечных системах.

Сечение профиля (ДхВ) : 18х11мм.
Шторка высота 10мм

Ширина площадки под платы : 14мм

Максимальная длина хлыста: 2,5м

Комплектующие профиля ZRm

ZR И ZRM

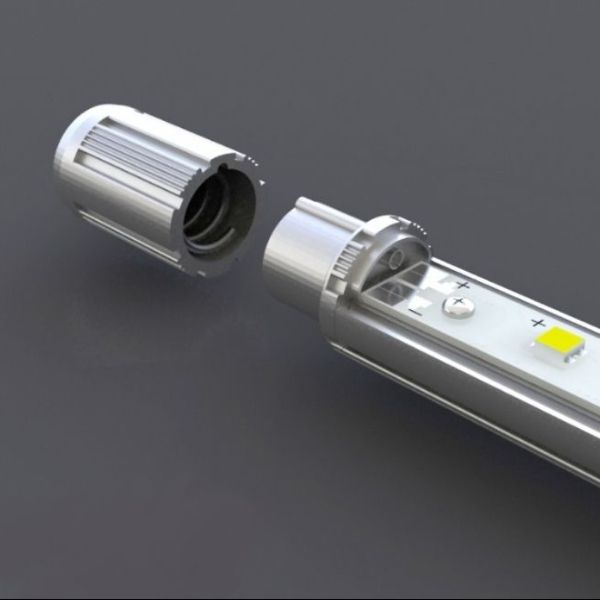

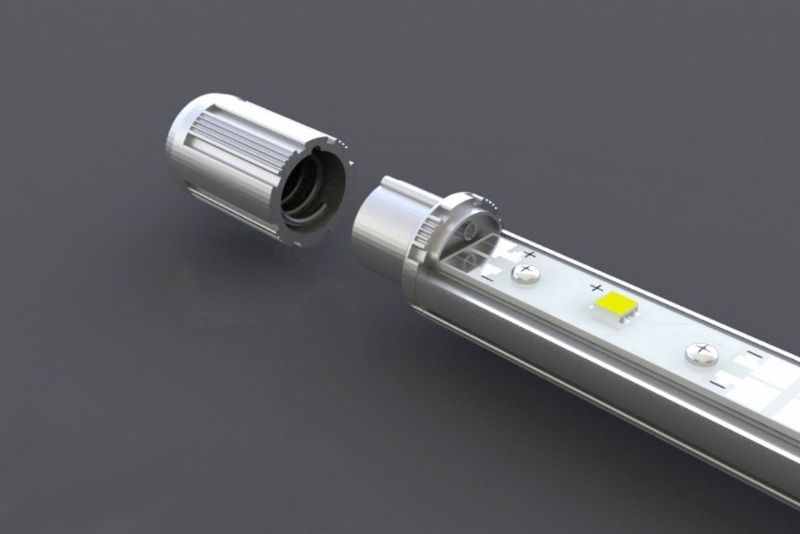

ПОВОРОТНЫЕ КРЕПЛЕНИЯ ПРОФИЛЯ

НАДЕЖНАЯ ФИКСАЦИЯ УГЛА ПОВОРОТА СВЕТИЛЬНИКА 360гр

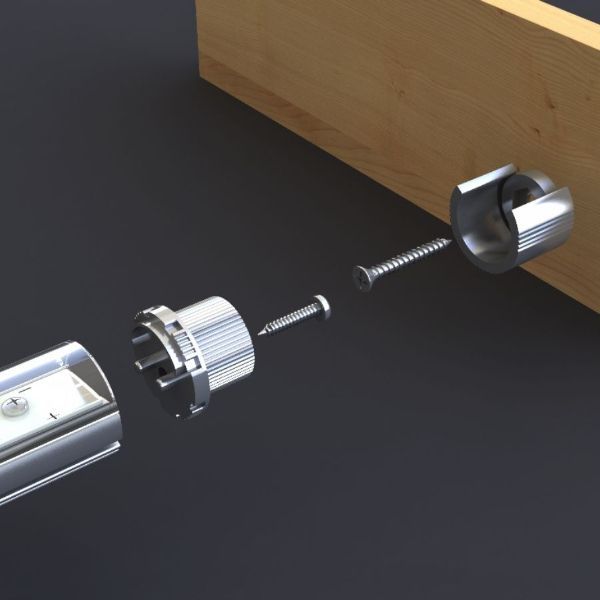

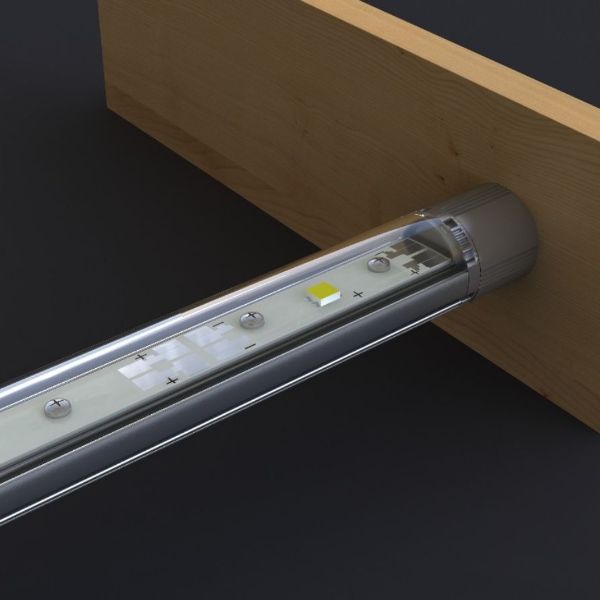

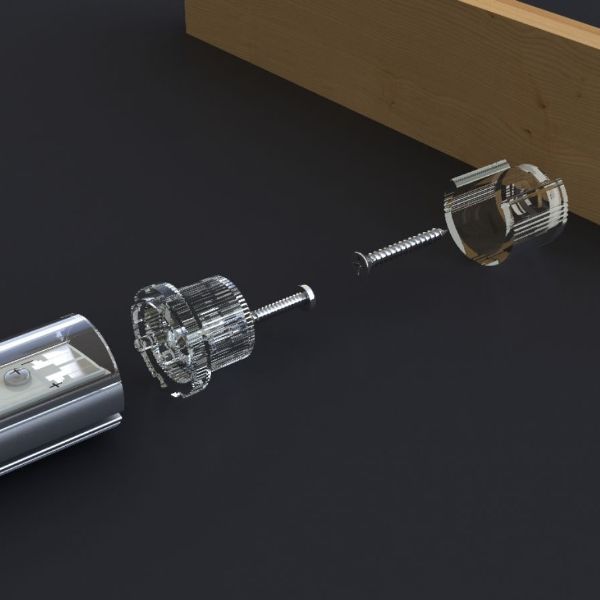

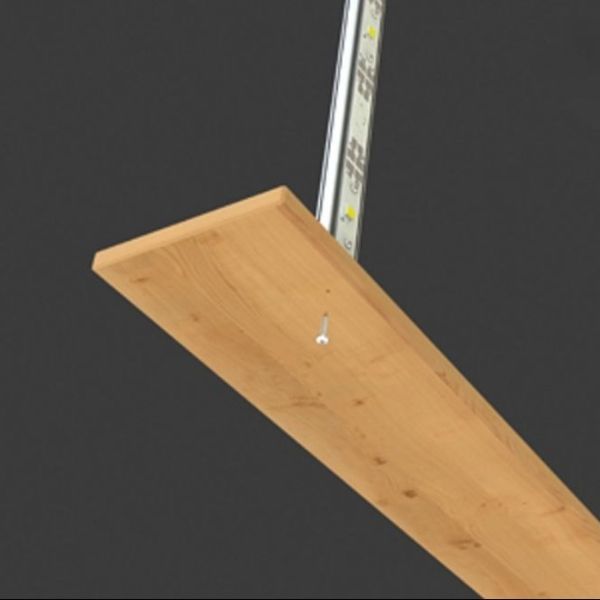

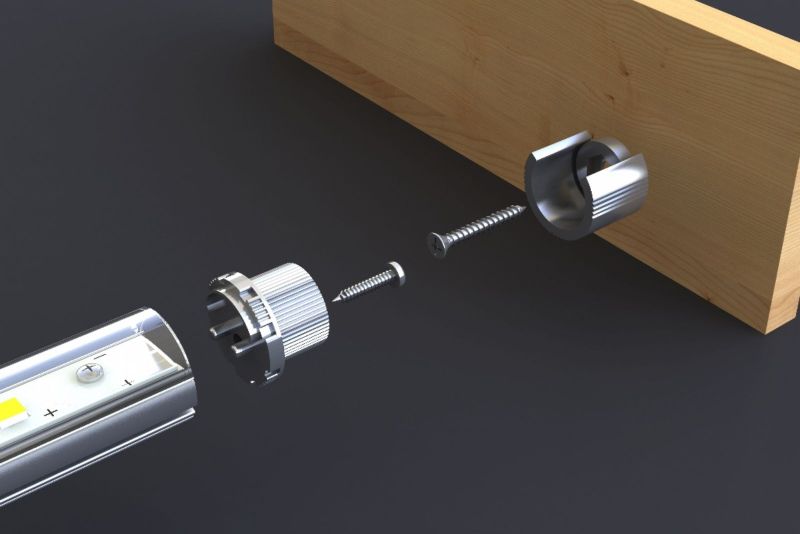

крепления к ДСП

Крепление к ДСП осуществляется на саморезы
Возможно покрытие по RAL

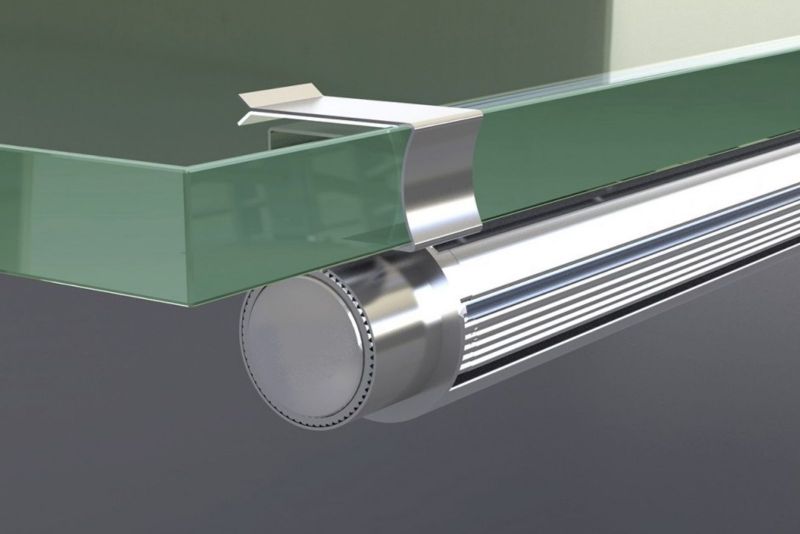

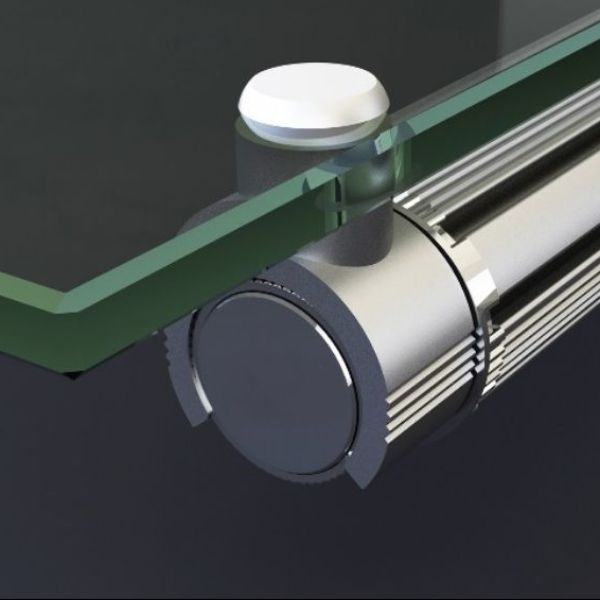

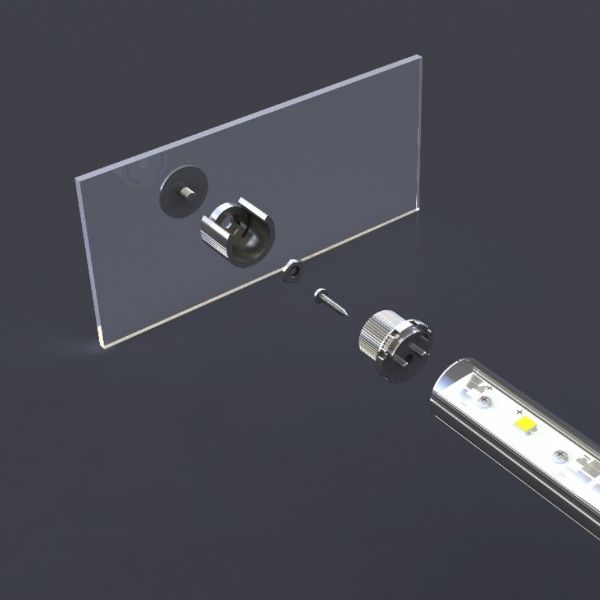

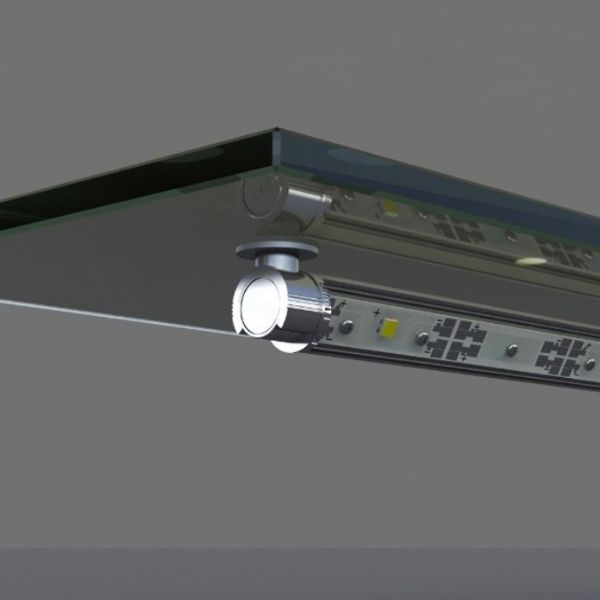

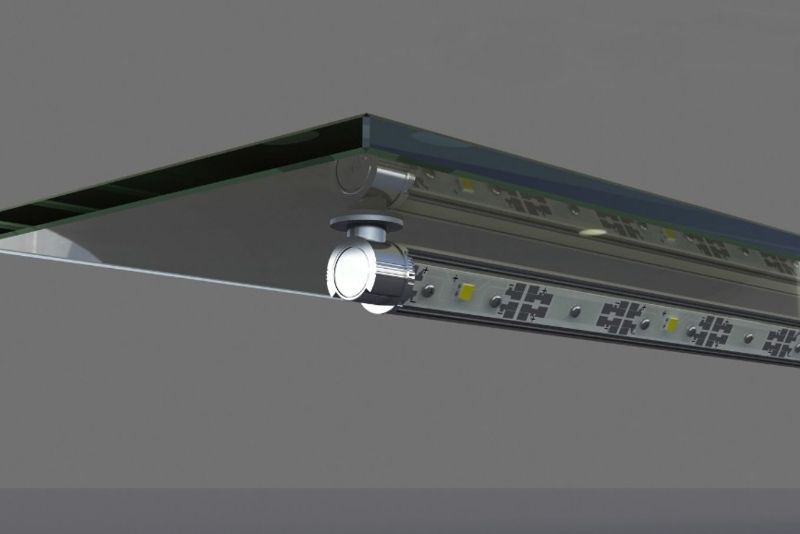

крепления к СТЕКЛУ

Крепление к стеклу осуществляется на УФ клей или вспененный прозрачный скотч 3M
Возможно покрытие по RAL

ZR-LINE

стоечная система

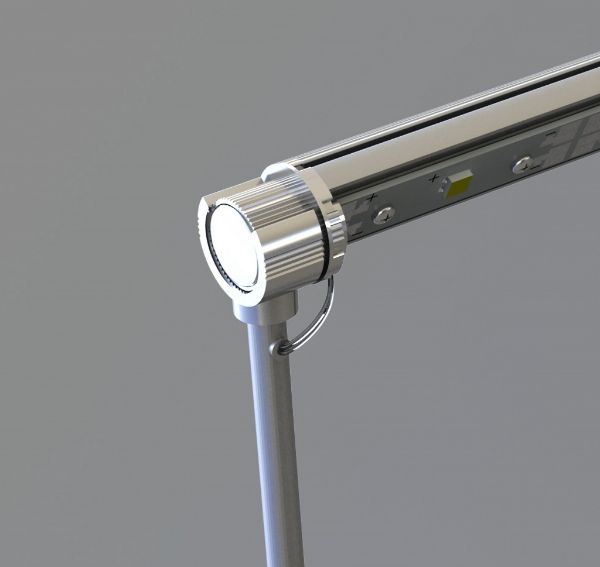

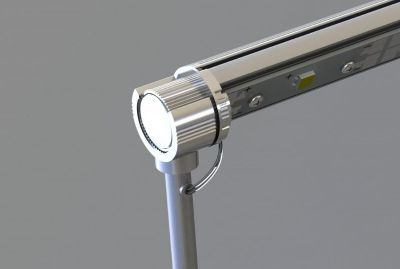

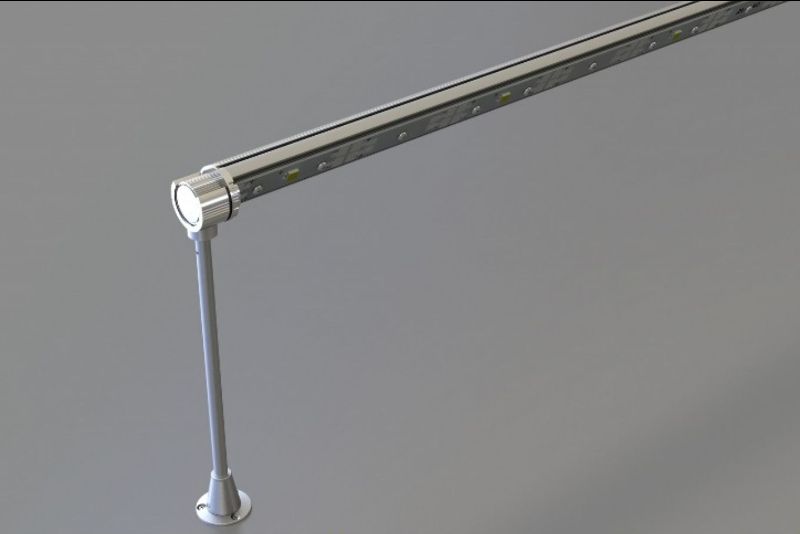

Поворотные крепления на стойке D8мм.Подходит для профилей ZR и ZRm.

Данное крепление предназначено для легкого монтажа светодиодного профиля в низких прилавках, когда иные возможности крепления исчерпаны. Профиль легко вставляется в хомуты на стойках, а после установки профиль вращается на 360° вокруг продольной оси. Диаметр стойки - 8мм. Имеется возможность спрятать шнур питания от светильника внутри стойки.Стандартная высота стойки 250мм. Возможно изготовление высоты под заказ.

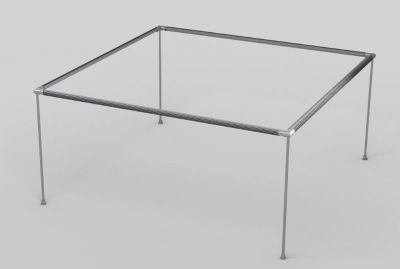

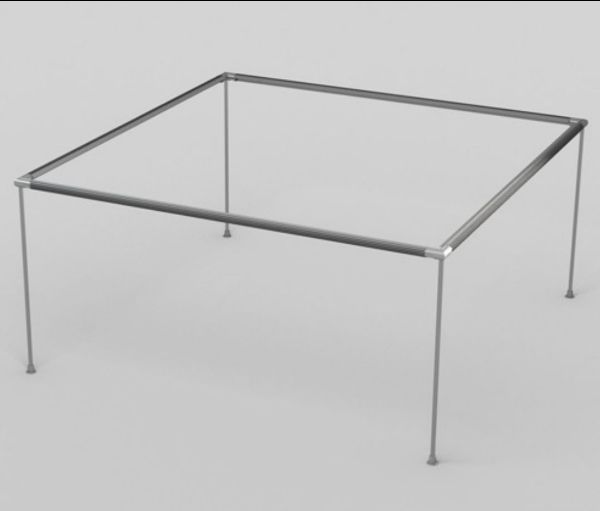

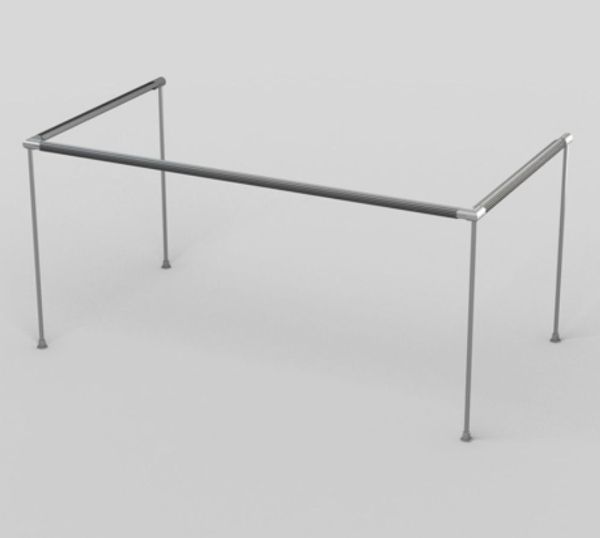

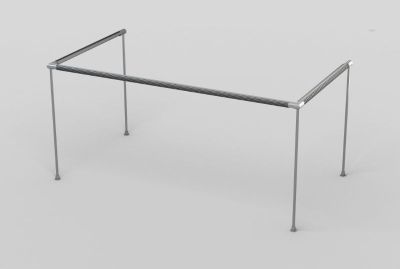

Вариант установки по всему периметру

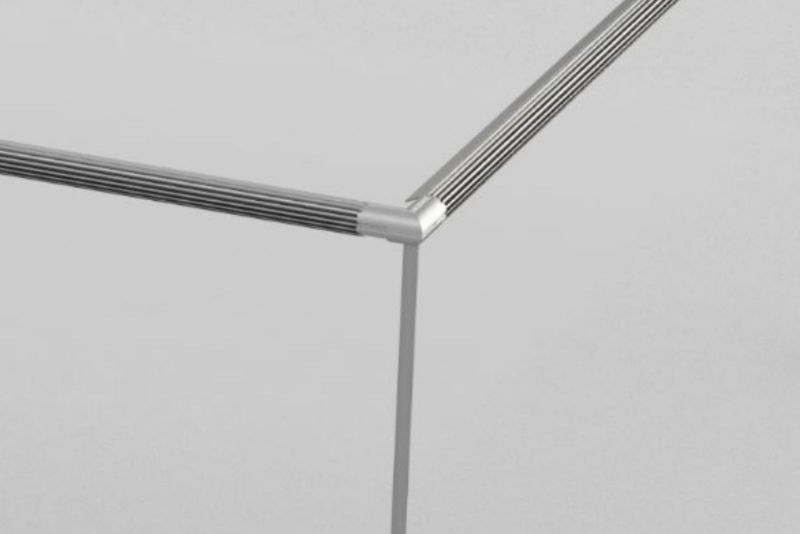

используется 4 стойки с угловым соединителем

Вариант установки П-образный 3 светильника

используется 2 стойки с угловым соединителем и комплект стоек 2шт

Вариант установки одного светильника

используется комплект стоек 2шт

Вариант установки одного светильника

одна стойка в комплекте с отверстием под провод

ZR-LINE

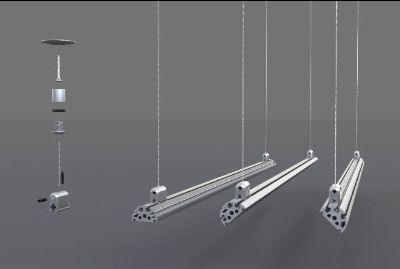

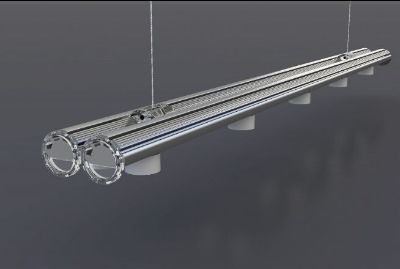

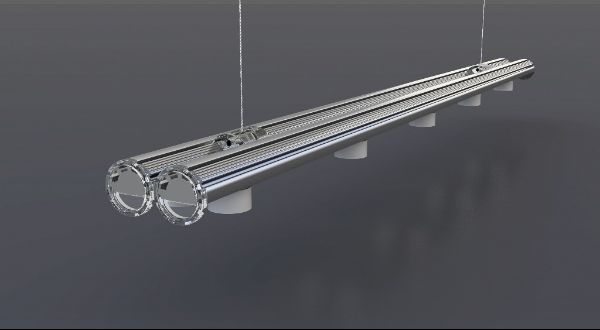

ПОДВЕСНАЯ система

Подходит для профиля ZR.

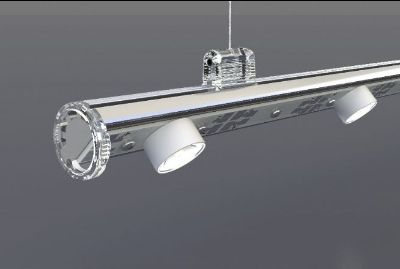

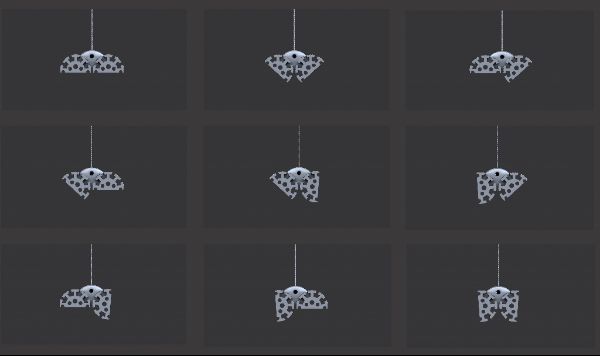

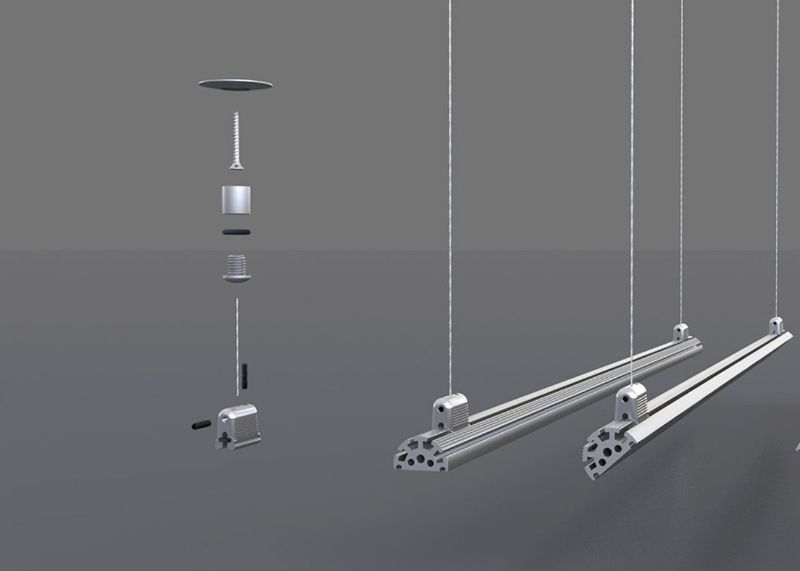

Подвесная система предназначена для установки профиля на потолки. Стандартная длина подвеса - 2м. В системе подвесов есть, как подвесы так и соединители профиля для сборки разных систем. Вы можете установить подвес так, что профиль будет располагаться под разными фиксированными углами к горизонту (0, 45, 90°), что существенно расширяет возможности применения профиля.
Рекомендуем ставить (N+1) подвес на N метров профиля, N-целое число

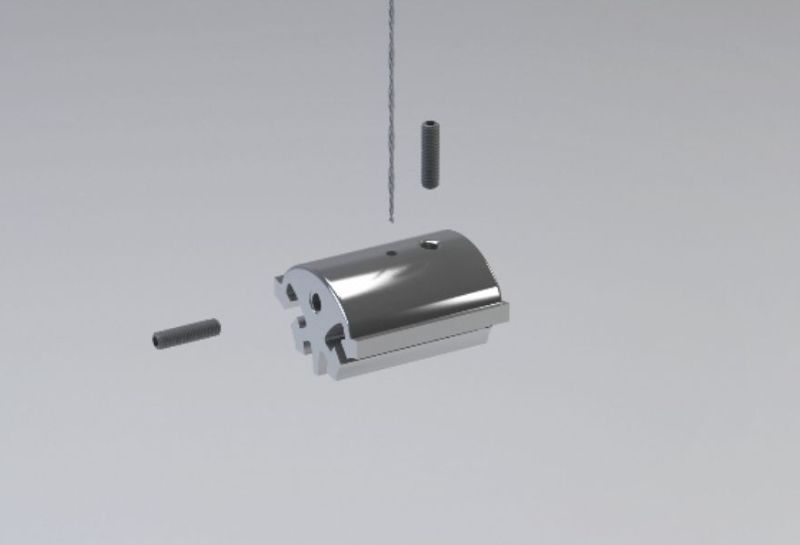

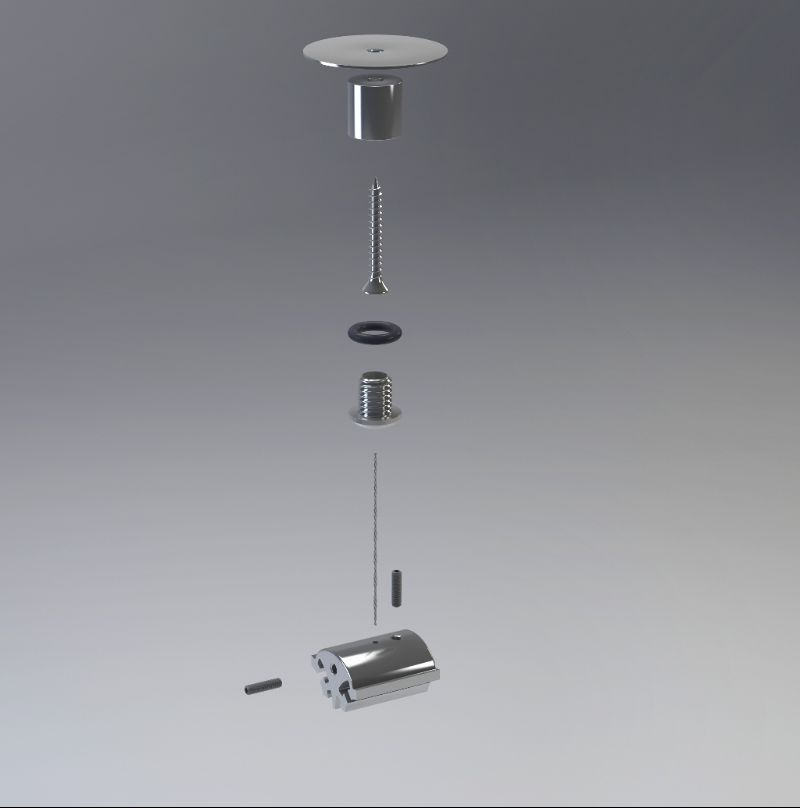

Подвес

можно крепить профиль под углом

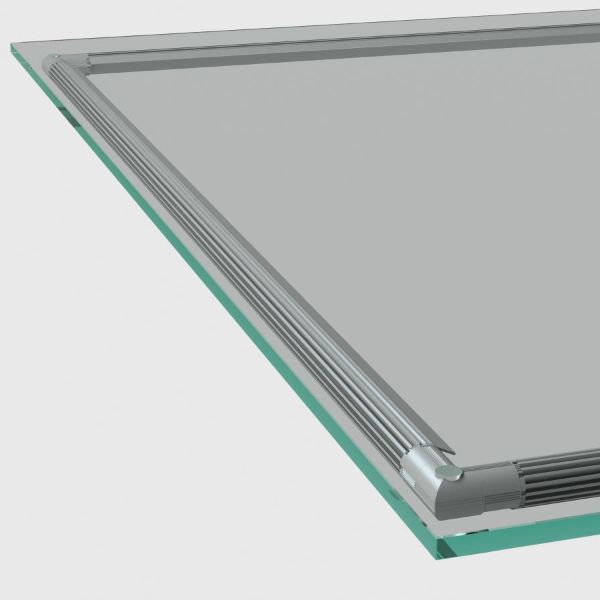

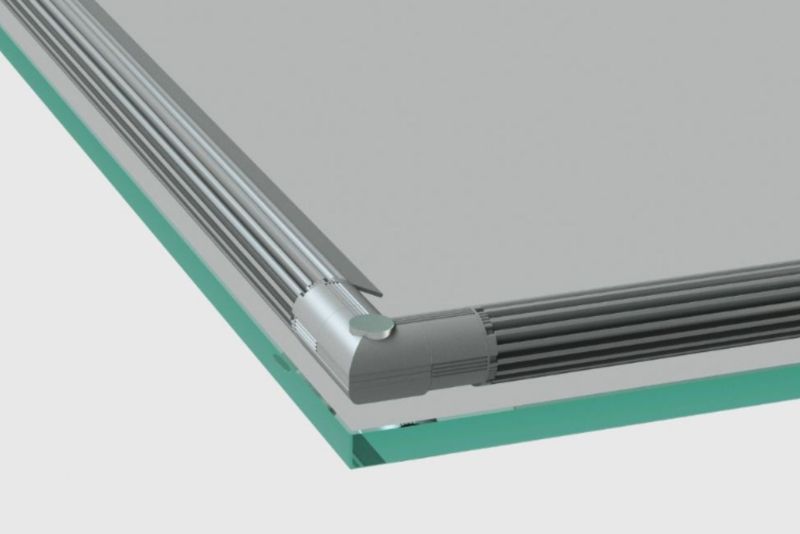

Соединитель

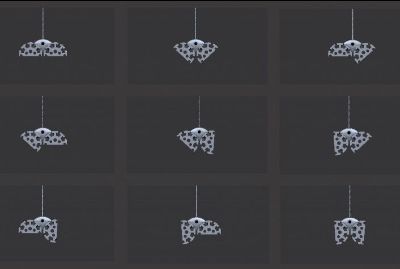

можно соединять профиля под разными углами

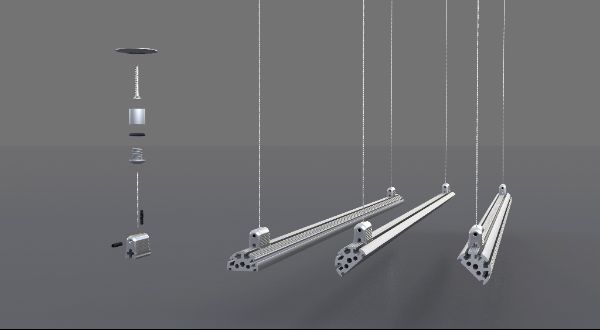

пример подвеса


пример соединителя


Светильники ZR-Line

Мы изготавливаем светильники в размер Ваших витрин
Характеристики светодиодов (яркость,цветовая температура,чередование,CRI) устанавливаются по вашим пожеланиям
Тут представлены стандартные размеры, характеристики и ориентировочные цены

для ювелирных витрин и прилавков

Галерея применения светильников ZR-Line
